為了接受和分配電能，在10千伏專變房、公變房等各類10千伏高壓配電站內，都設計、安裝有用途、數量不等的10千伏高壓開關柜：少者二、三臺，多至二、三十臺。這些10千伏高壓開關柜，根據其在10千伏配電系統中的用途，分為進線隔離柜、計量柜、進線斷路器柜、配電變壓器配出柜、母線分斷斷路器柜……，等等。

通過介紹安裝在一座即將投產的排澇泵站內的10千伏配電站的10千伏高壓柜，在前面幾篇文章中，分別分享了10千伏高壓進線隔離柜、高壓計量柜、高壓進線斷路器的有關知識，本文分享有關10千伏配電變壓器配出柜的有關知識。

一、10千伏配電站電氣主接線方式

排澇泵站的10千伏高壓配電站，屬于企業自用的10千伏專變房，專變房內安裝一共安裝了18臺高壓開關柜。專變房的10千伏電氣主接線方式為單母線分段，即10千伏母線分為1段母線、2段母線。

二、10千伏高壓進線斷路器柜

在這個10千伏專變房18臺高壓柜中，包括了2臺10千伏配電變壓器配出柜：10千伏1段的1G5柜、10千伏2段母線的2G5柜，這兩2個10千伏配電變壓器配出柜分別位于在10千伏1、2段母線兩端的第5個，在每段母線10千伏高壓PT柜的旁邊。

三、10千伏高壓配電變壓器配出柜電氣主接線

在每個10千伏配電變壓器配出柜的柜門上，可以看到10千伏配電變壓器配出柜的電氣主接線，在這個電氣主接線圖中，有6個電氣設備符號，它們分別是：高壓斷路器、高壓電流互感器、高壓過電壓保護器、高壓接地開關、高壓零序電流互感器、高壓帶電顯示器。

四、設置10千伏配電變壓器配出柜的作用

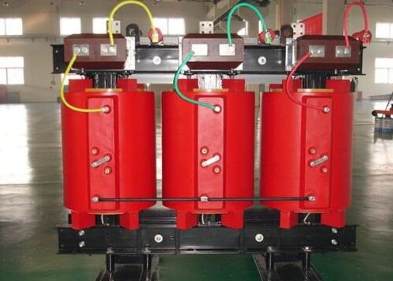

在這個排澇泵站專變房內，安裝有2臺10/0.4千伏的配電變壓器，設置10千伏配電變壓器配出柜的作用是為配電變壓器提供10千伏電源、保護和控制配電變壓器。正常運行過程中用于接通、分斷配電變壓器的10千伏電源，故障時及時切斷故障電流。

五、10千伏配電變壓器配出柜內所安裝的主要設備

在這個專變房10千伏配電變壓器配出柜（1G5、2G5）內，根據其電氣主接線，可以看出其內部安裝有高壓斷路器、高壓電流互感器、高壓過電壓保護器、高壓接地開關、高壓零序電流互感器、高壓帶電顯示器等一次電氣設備。在高壓開關柜儀表室的柜門上，可以看到其柜門安裝有微機測控保護裝置這個二次電氣設備。
